Vom attribuierten Allplan Modell über die IFC-Schnittstelle nach ORCA AVA – erleben Sie das Zusammenspiel von Allplan 23 und ORCA AVA 25. Erfahren Sie, wie ein transparenter
 Workflow das tägliche Arbeiten mit dem Modell und dessen Daten erleichtert:

• Attribute-Management mit der Objektpalette
• IFC-konformer Export von Teil- und Gesamtmodellen
• Übergabe der Daten an ein CDE (BIMPlus)
• Filtern in der ORCA IFC Mengenübernahme
• IFC-Mengen in ORCA AVA aktualisieren
• Vorteile gefilterter Mengenbezüge im ORCA BIM-Workflow

Allplan ist im Rahmen von BIM bestens geeignet für den Datenaustausch mit anderen CAD-, Statik- oder AVA-Programmen, die sich ebenfalls offener Schnittstellen bedienen. Das plattformübergreifende Arbeiten ist essenziell für einen erfolgreichen BIM-Prozess.

Über die offenen Schnittstellen machen Sie Ihre in der CAD-Software erfassten BIM-Daten im Ausschreibungsprozess nutzbar, statt diese dort neu zu erfassen oder neu zu berechnen. Die Basis für den Austausch von Planungsinformationen bildet der offene Standard des IFC-Datenmodells.

Die IFC Datenübernahme der ORCA AVA ermöglicht Ihnen die effiziente Übernahme von ausschreibungsspezifischen Informationen, die Ihnen als IFC-Daten aus 3D-Gebäudemodellen vorliegen, direkt in den AVA-Prozess.

Für den IFC-Export eines BIM-Projekts zur weiteren Bearbeitung im Ausschreibungsprozess gibt es die Voreinstellung „IFC Daten exportieren“. Hier sind die wichtigsten Übertragungsparameter bereits voreingestellt.

Gemeinsam mit Allplan haben wir die bestmöglichen Voreinstellungen für den Export einer IFC 2×3 und einer IFC4 nach ORCA AVA ermittelt. Hier können Sie diese Datei herunterladen und in Allplan importieren:

Allplan IFC-Export – Versionsauswahl

Allplan IFC-Export – ORCA Austauschprofil einlesen

1. „IFC Daten exportieren“ öffnen
2. Version auswählen (IFC 2×3; IFC 4)
3. Im Dialog „Austauschprofile“ auf „Suchen…“ klicken
4. „Export_Orca.nth“ suchen und auswählen
5. Im Dialog „Austauschprofile“ erscheint nun „Export Orca“
6. Mit „OK“ bestätigen

Hinweis: Ab Allplan Version 2020-0-6 entfallen die Schritte 3 & 4. Es kann direkt der „Export Orca“ gewählt werden.

In ORCA AVA zeigt Ihnen die 3D‑Visualisierung das importierte Projekt als grafisches dreidimensionales Konstruktionsmodell. Sie können das Konstruktionsmodell vergrößern und verkleinern sowie in jede beliebige Lage drehen und kippen und so aus allen Perspektiven betrachten.

Daneben werden die IFC-Daten in individuellen Sichten, z.B. für Außenwände oder zu anderen Raummaßen wie Bodenflächen, als übersichtliche hierarchische Baumstrukturen dargestellt.

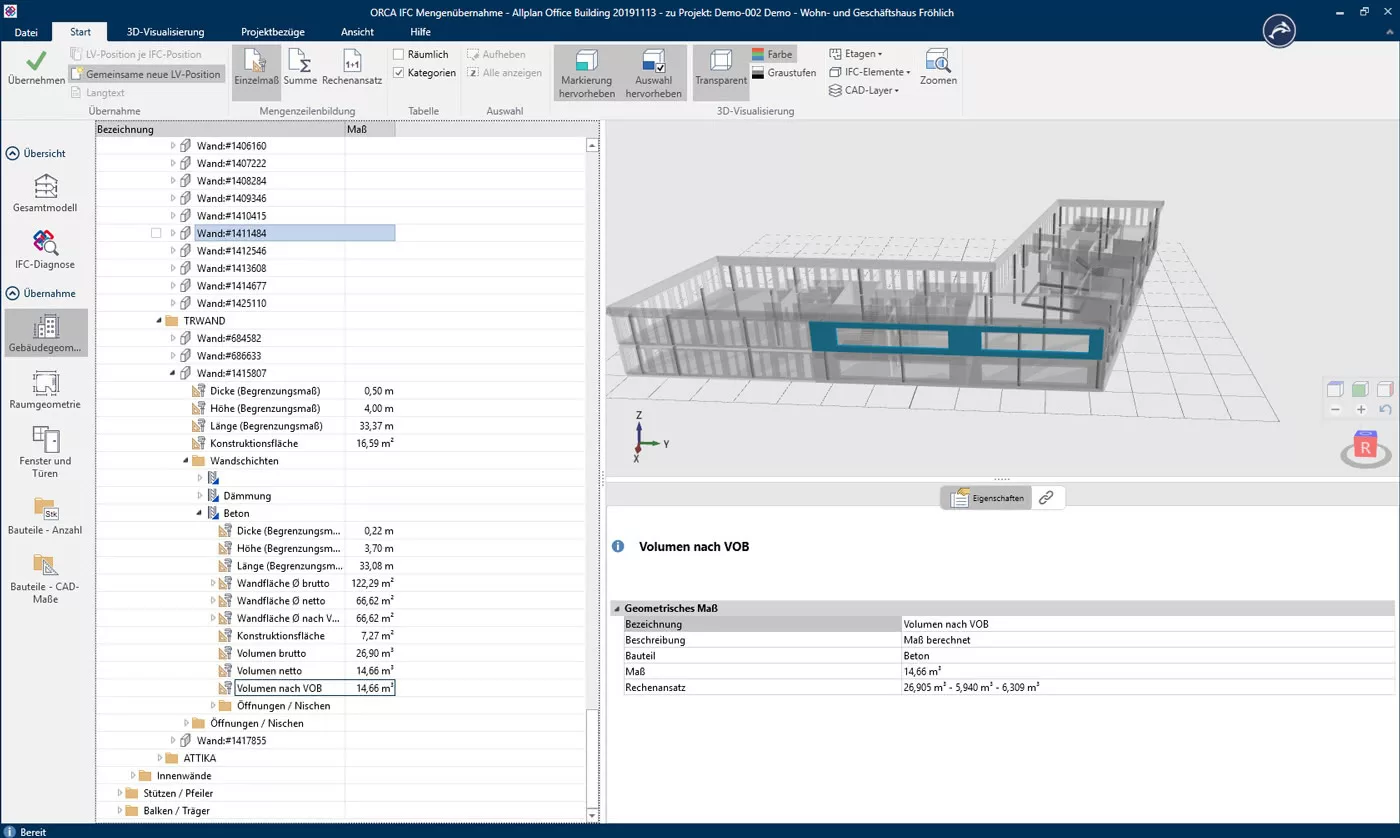

ORCA AVA Übernahmesicht: Gebäudegeometrie

ORCA AVA Übernahmesicht: Fenster & Türen

Ein spezielles Feature bietet die Fenster- und Türenliste, mit deren Hilfe gleichartige Fenster- und Türelemente sortiert und gefiltert werden. Bei der Ermittlung der Mengen im Leistungsbereich Fenster und Türen, speziell der Mengenermittlung der Fensterbanklängen, erkennt die ORCA AVA aneinander liegende Öffnungen. Darauf bereitet sie eine zusätzliche Öffnung für die Fensterbänke auf.
